Предназначен для управления ТЭНом котла, мощность до 6 кВт.

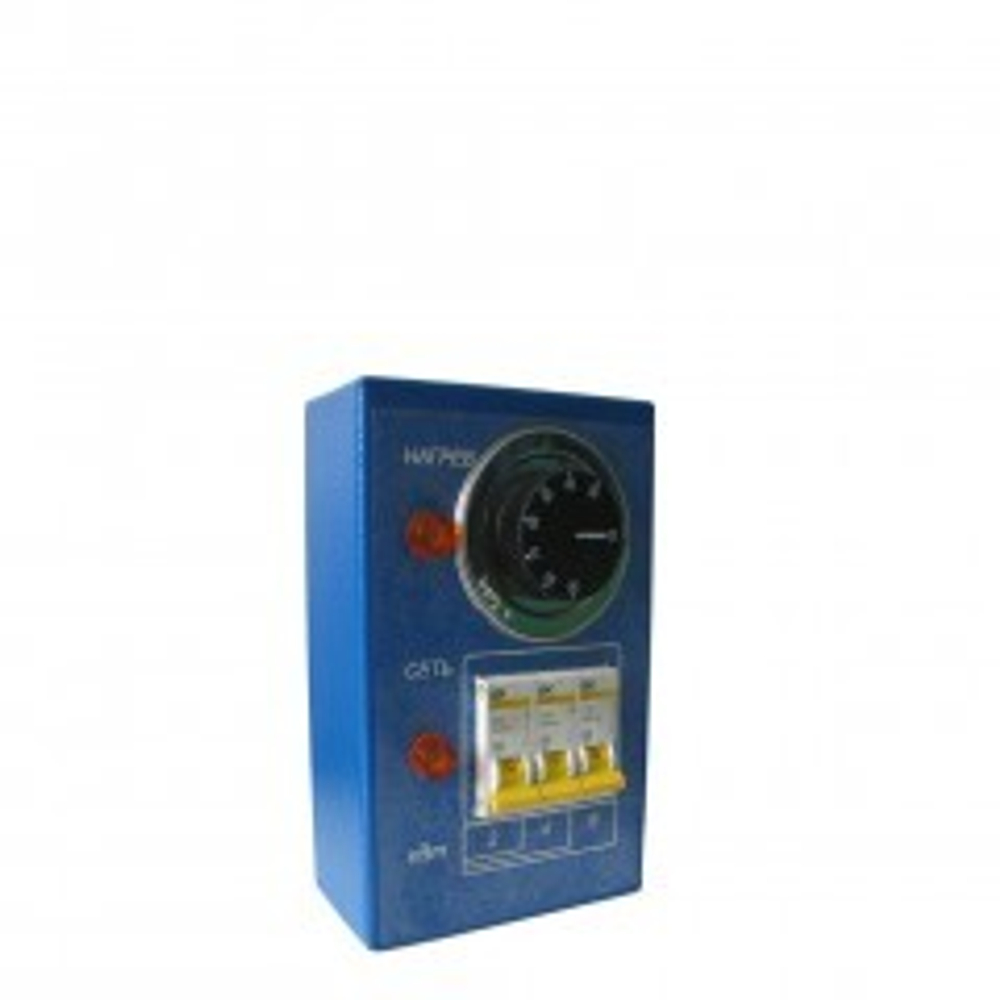

Пульт управления электронагревателями «Добрыня-6» (ПУЭ) предназначен для управления работой электрических устройств, где требуется автоматическое поддерживание установленного значения температуры теплоносителя в диапазоне 0-95 °С.
В частности ПУЭ может использоваться для управления температурой теплоносителя в котлах при использовании электронагревательного элемента типа ТЭНБ мощностью до 6 кВт.
В комплект поставки входит:
- автоматический выключатель, выполняющий функции защиты от короткого замыкания и оперативного отключения;
- датчик-реле температуры с термочувствительным баллоном, обеспечивающий автоматическое поддержание заданной температуры теплоносителя в системе.
Технические характеристики
|
Размеры |
|
|
Глубина, мм |
80 |
|
Ширина, мм |
115 |
|
Высота, мм |
180 |
|
Параметры пульта |
|
|
Напряжение питающей цепи, В |
220 |
|
Частота, Гц |
50 |
|
Суммарная мощность нагревателя, кВт |
6 |
|
Мощность нагревателя первой ступени, кВт |
2 |
|
Мощность нагревателя второй ступени, кВт |
2 |
|
Мощность нагревателя третей ступени, кВт |
2 |
|
Максимально допустимая температура теплоносителя на выходе из электронагревателя, °С |
95 |
|
Диапазон регулирования температуры, °С |
30-90 |
|
Минимальные сечения подсоединяемых 2х жильных медных проводов резиновой изоляции, мм2 |
4,0 |
